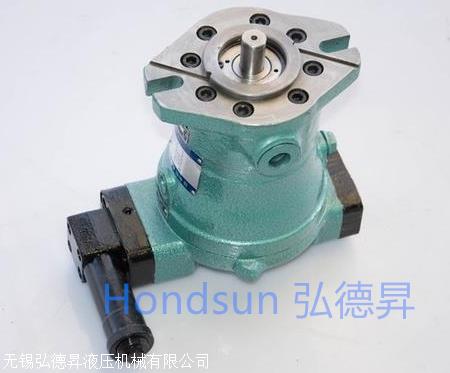

80MYCY14-1BF定级变量柱塞泵


80MYCY14-1BF定级变量柱塞泵
分享到:
产品型号:80MYCY14-1 原产地:无锡
品牌:弘德昇 产品数量:100
价格:990元 产品关键字:定级变量柱塞泵
行业: 化工 >泵 >柱塞泵
发布时间:2021/7/30 10:00:57

企业信息

  • 公司经营性质:生产型
  • 电话:0510-85505698
  • 地址:江苏无锡市崇安区广瑞路780

产品描述

品牌弘德昇型号80MYCY14-1BF
输送介质油泵驱动方式电动泵
介质温度类型常温泵材质铸钢
最大出口压力数值31.5MPa额定流量Q200m3/h
额定扬程H5m叶轮级数多级泵
吸入方式双吸泵叶轮结构封闭式叶轮
壳体型式蜗壳式泵轴位置卧式泵
结构类型轴流式轴功率Pa30kW
泵效率η92%容积效率ηv93%
汽蚀余量NPSH2m允许吸上高度5m
吸入口直径Ds50mm排出口直径Dd40mm
活塞/柱塞直径20mm活塞/柱塞行程30mm
往复次数n1500r/min计量精度0.1
最大允许颗粒直径0.05mm介质粘度ν20mm2/s
介质温度小于80℃工作温度50℃
环境温度30℃额定转速1500/1000n
外形尺寸500*400*300mm颜色其他
产地无锡厂家无锡弘德昇液压机械有限公司


  MYCY14-1B定级变量泵工作原理

  这种泵是依靠内控(也可以用外控)油压操纵变量机构。该泵的压力调节范围比较小,油压在3~4MPa时产生变量后,流量迅速减小至所要求的高压流量值。这种泵实际上相当于高低压组合泵,泵的驱动功率选择可以参照压力补偿变量泵的功率选择方法进行计算。

  来自主体部分的高压油,进入下法兰下腔(d),当弹簧力大于作用在推杆下端面积上的液压力时,推动变量活塞向下移动,使泵的流量增加。当作用在推杆下端面积上的液压力大于弹簧的作用力时,变量活塞向上移动,使泵的流量减少。

  调节变量特性时,根据所需流量和压力变化范围,调节调整套,使泵终级压力时的流量不再发生变化,然后调整调节螺杆使泵流量刚发生变化时初始压力符合要求。

  型号说明:

  订货型号:

  25MYCY14-1B,32MYCY14-1B,40MYCY14-1B,63MYCY14-1B,80MYCY14-1B,恒压变量柱塞泵

  25MYCY14-1BF,32MYCY14-1BF,40MYCY14-1BF,63MYCY14-1BF,80MYCY14-1BF,恒压变量柱塞泵

  技术参数:

  ●油温范围:-25~80°C

  ●粘度范围:

  tmin- - - - 10mm/s

  tmax . -(短时)1000mm/s 工作粘度:一1 6~ -25mm2/s油液选择: 40号低凝液压油

  ●液压油的过滤:

  推荐过滤精度为10um,亦可使用25~40μum的,但使用10μm的可延长使用寿命(降低磨损)。

  产品展示:

  无锡弘德昇液压机械有限公司产品可以供给众多厂家;鸡西采煤机,无锡采煤机,中煤科工集团,太原煤科院,佳木斯煤机,石家庄煤矿机械,南京晨光,淮南煤机,包头二机,辽源煤机,凯胜重工,上海创立,上海天地,辽源煤机,包头二机,鞍山强力等。日本小松,川崎,日立,柳工,徐工,山工,常林,临工,龙工,成工,厦工,郑工等。

  公司供应产品:

  GDB-6.3Y,GDB-10Y,GDB-16Y,GDB-25Y,摆线齿轮油泵

  GDB-40Y,GDB-63Y,GDB-100Y,GDB-125Y,摆线齿轮油泵

  GDB-160Y,GDB-200Y,GDB-250Y,摆线齿轮油泵

  DK4RF,DK6RF,DK8RF,DK10RF,DK12RF,DK16RF,DK20RF,齿轮泵

  DK25RF,DK32RF,DK40RF,DK50RF,DK63RF,DK80RF,齿轮泵

  DK100RF,DK112RF,DK125RF,DK150RF,DK4RF,DK200RF,齿轮泵

  KF4RF2-D15,KF6RF2-D15,KF8RF2-D15,KF10RF2-D15,KF12RF2-D15,克拉克齿轮泵

  KF16RF2-D15,KF20RF2-D15,KF25RF2-D15,KF32RF2-D15,KF40RF2-D15,克拉克齿轮泵

  KF50RF2-D15,KF63RF2-D15,KF80RF2-D15,KF100RF2-D15,KF112RF2-D15,克拉克齿轮泵

  DBDS6K10/25,DBDS6K10/50,DBDS6K10/100,直动式溢流阀

  DBDS6K10/200,DBDS6K10/315,DBDS6K10/400,直动式溢流阀

  DBDS10K10/25,DBDS10K10/50,DBDS10K10/100,直动式溢流阀

  DBDS10K10/200,DBDS10K10/315,DBDS10K10/400,直动式溢流阀

  DBDS20K10/25,DBDS20K10/50,DBDS20K10/100,直动式溢流阀

  DBDS20K10/200,DBDS20K10/315,DBDS20K10/400,直动式溢流阀

  DBDS30K10/25,DBDS30K10/50,DBDS30K10/100,直动式溢流阀

  DBDS30K10/200,DBDS30K10/315,直动式溢流阀

  DBDS6P10/25,DBDS6P10/50,DBDS6P10/100,直动式溢流阀

  DBDS6P10/200,DBDS6P10/315,DBDS6P10/400,直动式溢流阀

  CBF-F410,CBF-F412.5,CBF-F414,CBF-F416,齿轮泵

  CBF-F418,CBF-F420,CBF-F425,CBF-F432,CBF-E440,CBF-E450,齿轮泵

  CBF-F410-ALP,CBF-F412.5-ALP,CBF-F414-ALP,齿轮泵

  CBF-F416-ALP,CBF-F418-ALP,CBF-F420-ALP,CBF-F425-ALP,齿轮泵

  CBF-F432-ALP,CBF-E440-ALP,CBF-E450-ALP,齿轮泵

  CBF-F410-ALPL,CBF-F412.5-ALPL,CBF-F414-ALPL,齿轮泵

  CBF-F416-ALPL,CBF-F418-ALPL,CBF-F420-ALPL,CBF-F425-ALPL,齿轮泵

  CBF-F432-ALPL,CBF-E440-ALPL,CBF-E450-ALPL,CBF-F410-ALPR,齿轮泵

  注意事项:

  1.为了保证无故障的高效工作,在设计系统期间应根据工况仔细选择液压系统的液压油,所有矿物油基液压油均在某种程度上适用于轴向柱塞元件,它们的应用时基本划分取决于上述的水、粘度与温度关系,并考虑氧化和腐蚀保护、材料相容性、空气和水分离特性。

  2.为了保证设备有长的使用寿命,必须进行良好而可靠的过滤。油液中的硬颗粒污染不得超过以下等级:

  等级9一-按NAS1638

  等级6-一按SAE

  等级18/15- --按ISO/DIS 4406

  在油液温度很高时,清洁度为:

  等级8一-按NAS1638

  等级5-按SAE

  等级17/14--按ISO/DIS 4406

  3.为了正确选择液压油,必须知道与环境温度有关的工作温度;在闭式回路中这是回路温度,在开式回路中这是油箱温

  4.注意:漏油(壳体泄油)温度受压力和转速的影响,总是高于回路温度,然而要求回路中任何点温度不得超过90C。

  如果由于极端的工作参数或较高的环境温度,而不能维持上述条件,订货时请询问我公司。

  5.泵的进油口压力(压力)处须≥0.08MPa,及泄油压力壳体内允许的压力)为0.2MPa(压力).壳体内压力值必须等于或高于作用在轴密封上的外部压力值。

  6.安装位置:一般要求液压泵/马达安装位置、壳体上边缘低于油箱波面。若安装需在油面以上,请在订货时提出。


80MYCY14-1BF定级变量柱塞泵
